Airloop

Förderkennung:

ZF4441701MC7

Zeitraum:

01/2018 – 06/2020

Förderinitiative:

Zentrales Innovationsprogramm Mittelstand (ZIM)

Partner:

TU Dresden Institut für Bauklimatik (IBK), TIAN Building Engineering UG

Airloop – Gebäude- und Anlagensimulation intelligent verbinden

Für die Simulation physikalischer und technischer Prozesse in Gebäudeenergiesystemen gibt es spezialisierte Werkzeuge mit unterschiedlichen Schwerpunkten. Die Green City Library konzentriert sich insbesondere auf die Anlagentechnik und bildet grundlegende thermische Vorgänge wie Konvektion, Wärmestrahlung, Verschattung und innere Lasten ab. Das BIM HVACTool von TIAN Building Engineering berechnet darüber hinaus detaillierte Prozesse innerhalb der Gebäudezonen.

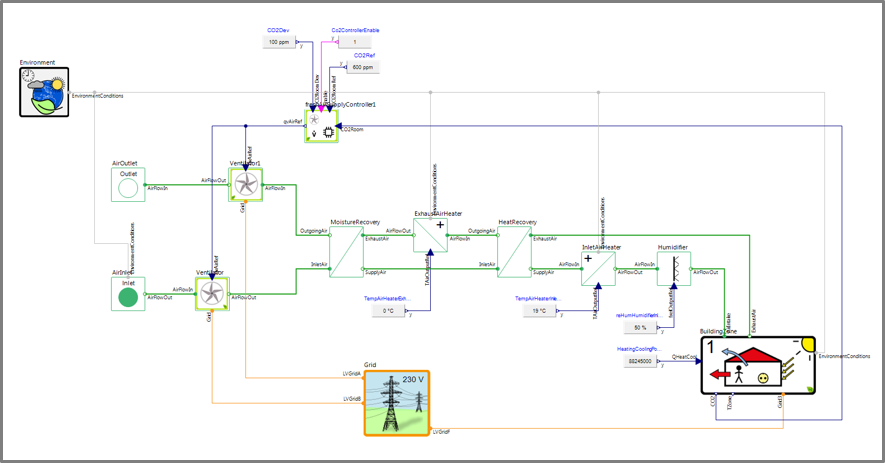

Airloop verbindet diese Stärken. Aufbauend auf den im Forschungsvorhaben EnTool:CoSim erprobten Schnittstellen des Functional Mock-up Interface (FMI) wird die detaillierte Gebäudesimulation im BIM HVACTool um Standardlüftungssysteme aus Modelica/SimulationX und die zugehörige Luftverteilungsinfrastruktur erweitert.

Modelle und Auswertungen

Das Projekt gliedert sich unter anderem in folgende Arbeitspakete

• Ausbau des NANDRAD-Simulationskerns beim Projektpartner TU Dresden um Luftverteilsysteme
• Erweiterung und Weiterentwicklung der Modellkomponenten für Lüftungssysteme bei EA Systems
• Abstimmung eines leistungsfähigen und nutzerfreundlichen Schnittstellenkonzepts zwischen den Systemen
• Erstellung einer Auswahl von Lüftungssystem-Templates und Erprobung mit beispielhaften Gebäudemodellen

Projektpartner

• TU Dresden Institut für Bauklimatik (IBK)
• TIAN Building Engineering UG

Förderung

Das Projekt wurde im Rahmen des Zentralen Innovationsprogramms Mittelstand (ZIM) gefördert.
