GreenCity Simulation Library
Vernetzte Energiesysteme dynamisch modellieren, technische Varianten vergleichen und Betriebs- sowie Regelungskonzepte vor ihrer Umsetzung untersuchen.
Produkt im Überblick
Energiesysteme vor der Umsetzung untersuchen

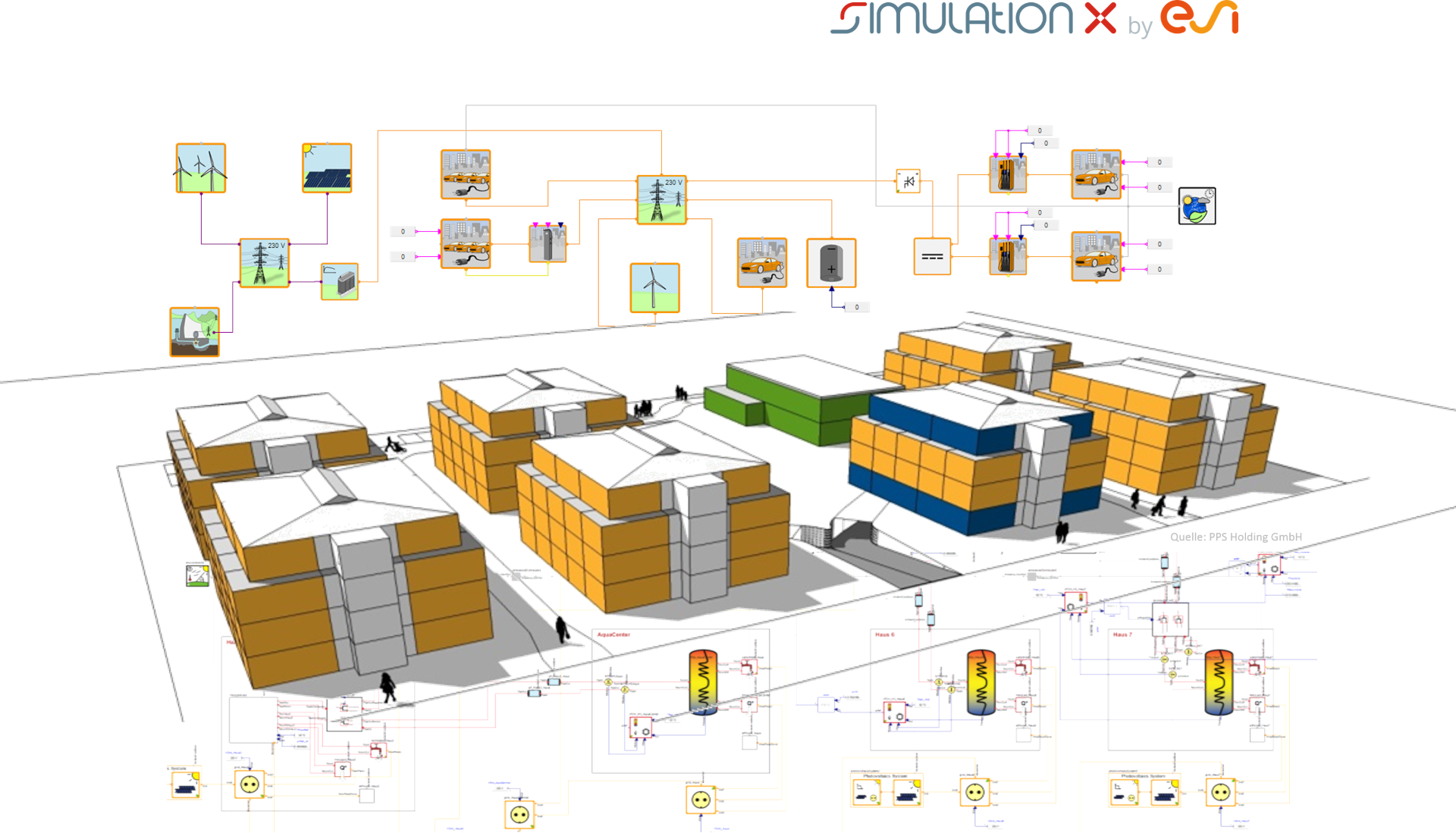

Die GreenCity Simulation Library unterstützt die Planung, Optimierung und Bewertung von Gebäude-, Anlagen- und Quartiersenergiesystemen in SimulationX. Sie verbindet Modelle von Erzeugern, Speichern, Netzen und Verbrauchern zu anwendungsspezifischen Gesamtsystemen. Technische Wechselwirkungen und Varianten lassen sich damit untersuchen, bevor Anlagen umgesetzt oder bestehende Systeme verändert werden.
Neben thermischen und elektrischen Komponenten umfasst die Bibliothek Gebäude- und Anlagenmodelle, unterschiedliche Speichertechnologien sowie Modelle für Elektromobilität, Regelung und Nutzerverhalten. Für Forschungs- und Pilotvorhaben können eigene Modelle entwickelt und in bestehende Systeme eingebunden werden.
- Gekoppelte Energiesysteme dynamisch abbilden
- System- und Regelungsvarianten vergleichen
- Planung und Betrieb technisch bewerten
Modellbibliothek
Funktionen und Modellumfang
GreenCity bildet die technischen Komponenten und ihre Wechselwirkungen in dynamischen Energiesystemen ab. Die Modelle können für unterschiedliche Systemgrößen kombiniert, erweitert und mit Messdaten oder eigenen Anwendungen verbunden werden.
Mit GreenCity lassen sich
- Versorgungssicherheit untersuchen
- Potenziale erneuerbarer Energien bewerten
- Energiespeicher in Gesamtsysteme integrieren
- Anlagen- und Regelungskonzepte vergleichen
- Ladeinfrastrukturen und Fahrzeugflotten planen
- Wärme- und Kälteversorgung untersuchen
- Energiebedarf, Verbrauch sowie Betriebs- und Investitionskosten vergleichen
- SiL- und HiL-Tests vorbereiten
Modellbereiche
- Thermische Komponenten: Wärmetauscher, Heiz- und Kühlelemente, Solarthermie und thermische Speicher
- Gebäude und Anlagen: Gebäudevarianten, Controller und Kalkulationsmodelle
- Elektrische Komponenten: Netze, Photovoltaik, Windenergie, Elektromobilität und Wasserstoff
- Speicher: Modelle für elektrische, thermische und saisonale Speicher
- Schnittstellen: Offene Modelica-Schnittstellen zur Kopplung eigener Controller-Anwendungen
Anwendungen
Beispielmodelle aus GreenCity

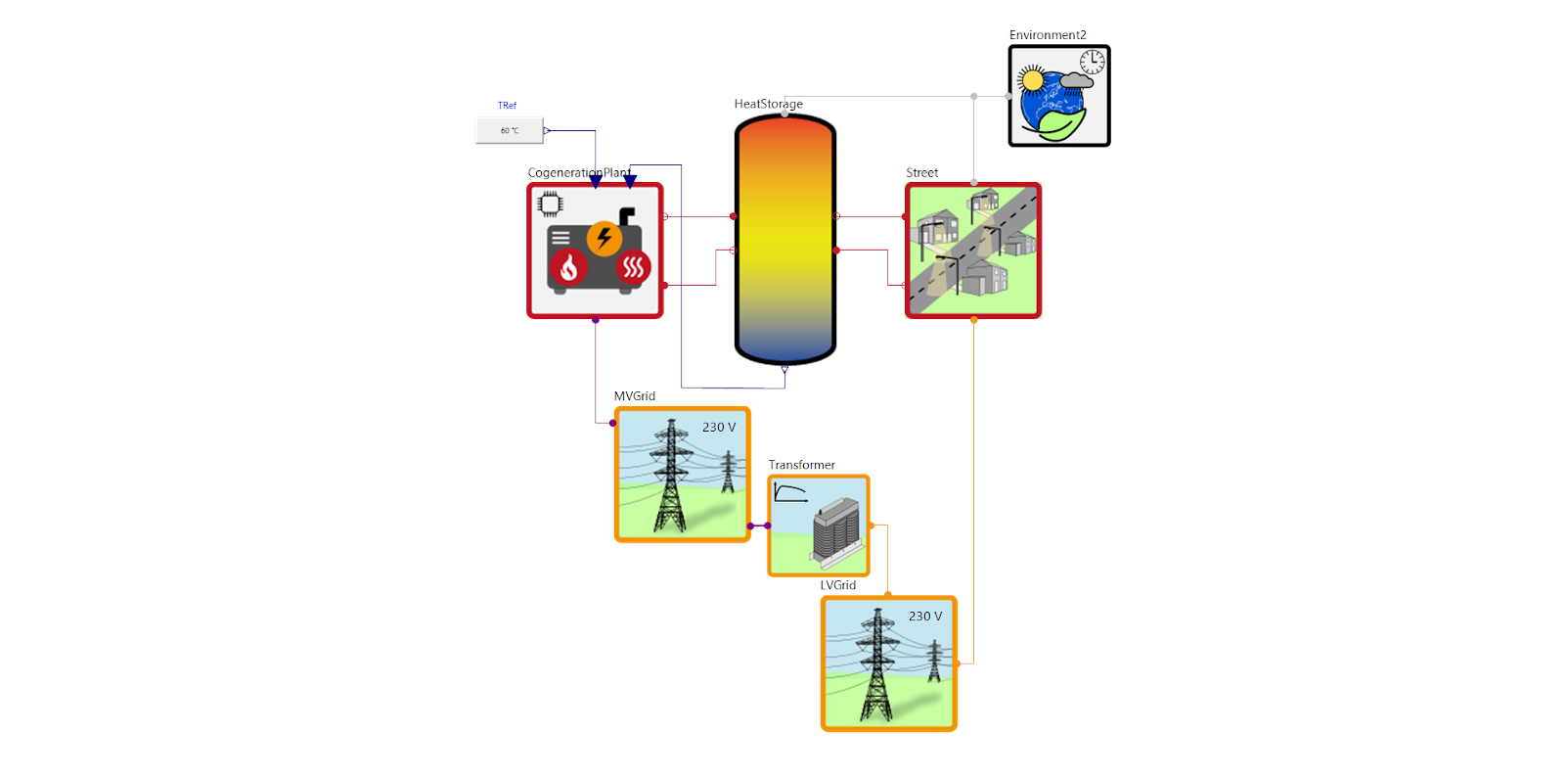

Blockheizkraftwerk für eine Straße
Das Modell bildet den Heizwärme-, Warmwasser- und Strombedarf einer Straße über Lastprofile ab. Ein Heizkraftwerk versorgt die Verbraucher; ein Wärmespeicher puffert thermische Lastspitzen. Die Simulation zeigt unter anderem, wie sich eine wärmegeführte Betriebsweise auf die Deckung der elektrischen Last auswirkt.

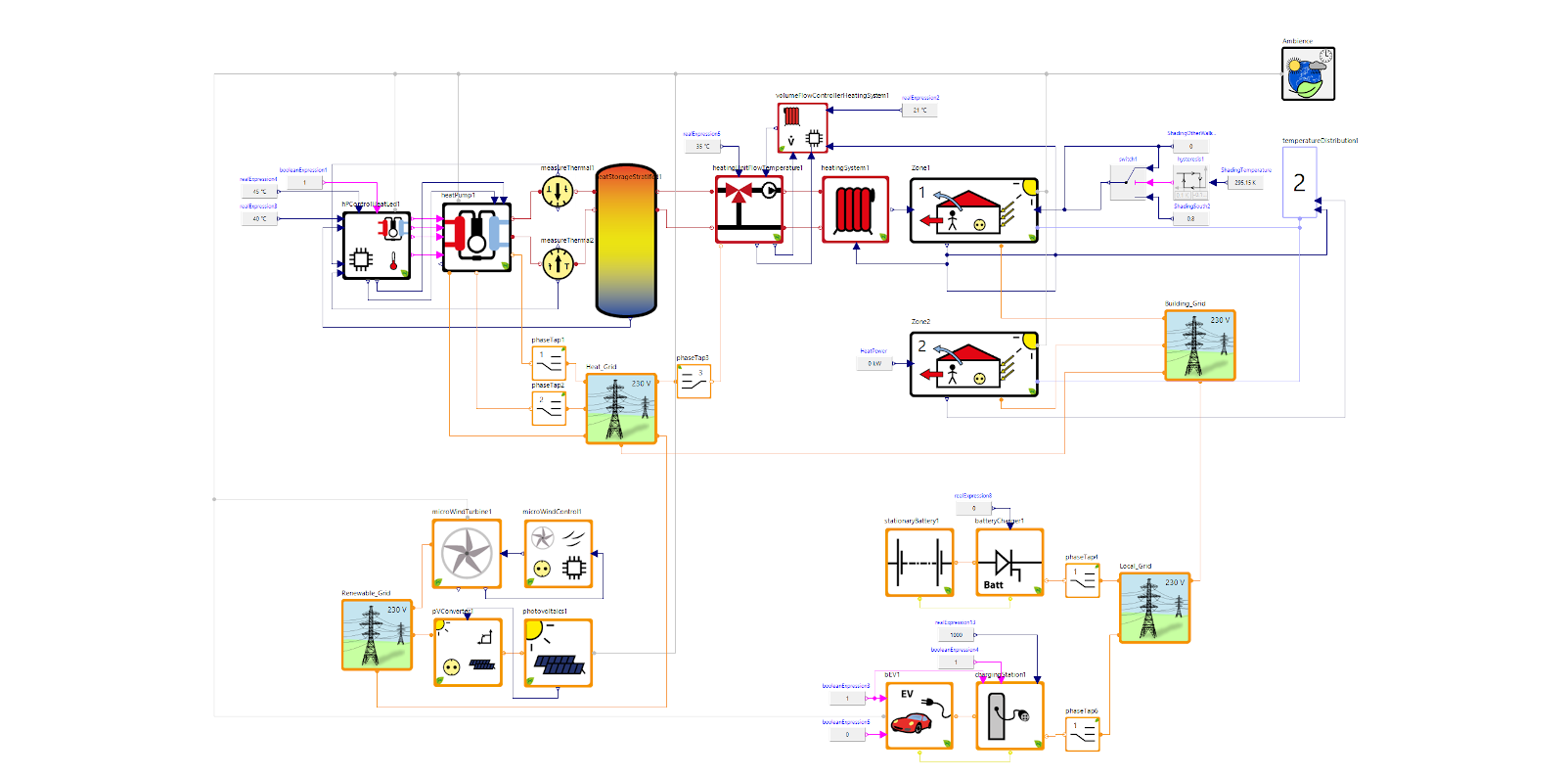

Mehrzonengebäude mit Elektrofahrzeug
Das Beispiel verbindet ein Gebäude mit zwei Zonen, ein Elektrofahrzeug, eine Ladestation und einen Batteriespeicher. Eine Photovoltaikanlage und eine Kleinwindkraftanlage liefern elektrische Energie; eine Luft-Wasser-Wärmepumpe übernimmt die thermische Versorgung.

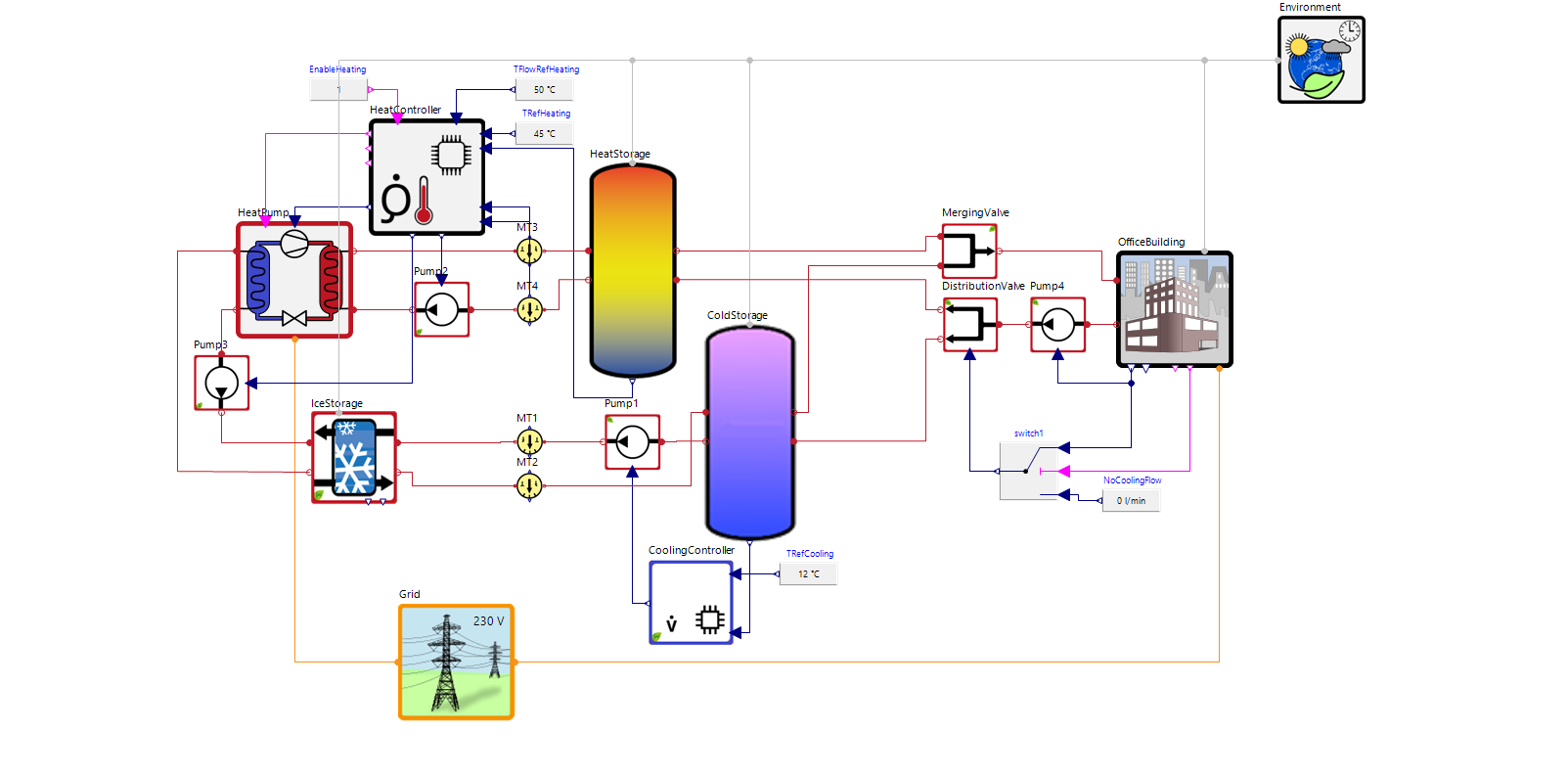

Büro mit Wärme-, Kälte- und Eisspeicher
Das Modell untersucht ein Bürogebäude mit Heiz- und Kühlbedarf. Eine Wärmepumpe erzeugt Wärme für die Gebäudebeheizung und Kälte für die Gebäudekühlung. Ein Eisspeicher puffert Kühlenergie saisonal, ein sensibler Kältespeicher kurzfristig.

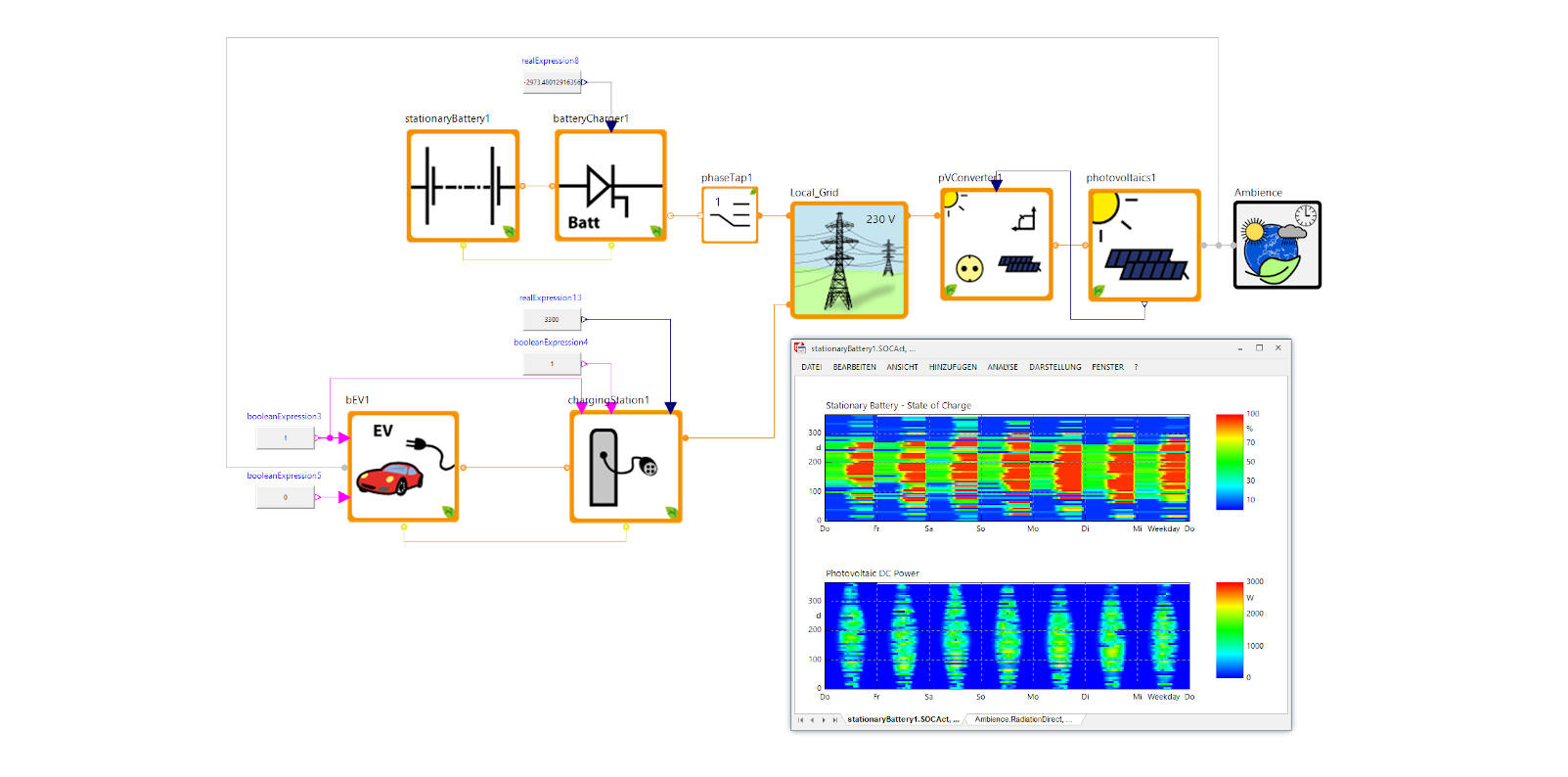

Regenerativ versorgte Ladestation
Das Modell bildet eine Ladestation für Elektrofahrzeuge mit Photovoltaikanlage und elektrischem Speicher ab. Damit lässt sich untersuchen, wie weit Fahrzeuge mit lokal erzeugter erneuerbarer Energie geladen werden können.
Weitere Modelle, Erweiterungen und Anwendungsbeispiele finden Sie auf der Produktseite.
